Како одабрати, инсталирати и одржавати ротационе орбиталне хидрауличне моторе за максимални радни век?

Овај водич пролази кроз теорију како би пружио увиде који се могу применити – од димензионисања правог мотора за вашу примену, до правилних техника уградње, до пракси свакодневног одржавања које максимизирају радни век.

1. Основни принцип рада – шта га чини да испоручује велики обртни момент?

Срце једногорбитални моторје интерни сет зупчаника који се спајају – ротор (спољни зупчаник) и статор (унутрашњи зупчаник) – са критичним правилом дизајна да ротор има један зуб мање од статора. Када хидраулична течност под притиском уђе у мотор, она приморава ротор да изврши орбитално (планетарно) кретање унутар статора. Ово кретање се преноси преко унутрашње спојне осовине на излазну осовину, претварајући орбитално кретање у глатки ротациони излаз.

Овај дизајн пружа одлучујућу предност: Лов-Спеед Хигх-Торкуе (ЛСХТ) . За разлику од лопатичних или клипних мотора, орбитални мотори могу произвести јак, стабилан обртни момент директно при ниском броју обртаја без потребе за редуктором. Ово је непроцењиво за апликације којима је потребна прецизна контрола брзине и велики почетни обртни момент под великим оптерећењима.

Постоје две примарне конфигурације статора:

• Геротор (једноделни статор): Статор је један унутрашњи зупчаник. Економичан и поуздан за умерене радне циклусе.

• Геролер (статор опремљен ваљцима): Ваљци или игле се убацују у зупце статора, претварајући трење клизања у трење котрљања. Ово даје већу ефикасност, бољу отпорност на ударно оптерећење и значајно дужи век хабања – идеално за тешке операције високе фреквенције.

2. Практична величина – одабир правог „срца“ за вашу машину

Мотор нетачне величине је узрок број 1 прераног квара. Смањење величине доводи до оштећења од преоптерећења; превелика количина отпада и смањује укупну ефикасност система. Фокусирајте се на ова четири критична параметра:

• Обртни момент, брзина и померај (троугао) : Померај (цц/обр) директно одређује излазни обртни момент – већи померај значи више течности по обртају, дакле већи обртни момент, али нижу максималну брзину. Увек дефинишите почетни обртни момент (који је обично већи од радног момента) и потребан опсег радне брзине пре него што изаберете померање. Унакрсна провера са кривом перформанси произвођача – никада не бирајте мотор који ради на својим екстремним границама; циљајте на зону вршне ефикасности профила притиска/протока вашег система.

• Системски притисак и брзина протока: Потврдите континуирани радни притисак и максимални доступни проток. Притисак ограничава вршни обртни момент, док проток одређује достижну максималну брзину. Упоредите ово са номиналним спецификацијама мотора. Уверите се да максимални притисак мотора има разумну сигурносну границу изнад вршних скокова вашег система (користите вентил за смањење притиска на одговарајући начин).

• Монтажа и оптерећење осовине: Осим шаблона вијака и величина прирубница, радијални капацитет оптерећења на излазном вратилу се често занемарује. Ако монтирате ланчаник, ременицу или погон ремена директно на осовину, уводе се значајна бочна оптерећења. У таквим случајевима морате одабрати мотор са лежајевима за тешке услове рада и консултовати табелу радијалног оптерећења произвођача. Игнорисање овога доводи до брзог квара лежаја и цурења заптивке.

• Еколошки и посебни захтеви: За екстремне температуре околине, услове прашине или окружења са високом влажношћу, наведите побољшане заптивке (нпр. Витон или ХНБР) и материјале отпорне на корозију. За апликације које захтевају динамичко кочење или детекцију брзине, размотрите интегрисане опције као што су кочни вентили, тахометри или пропорционални контролни вентили.

3. Инсталација и пуштање у рад – детаљи који чине или нарушавају перформансе

Савршено одабран мотор може брзо да пропадне ако је неправилно инсталиран. Пратите ове кораке о којима се не може преговарати:

1. Прецизно поравнање осовине: Апсолутно коаксијално поравнање између вратила мотора и погонског оптерећења је обавезно. Свако угаоно или паралелно неусклађеност доводи до радијалних или аксијалних сила које драстично скраћују животни век лежаја. Користите индикатор бројача или ласерски алат за поравнање и придржавајте се стриктно толеранције произвођача (обично ≤ 0,05 мм радијалног одступања).

2. Исправне везе портова: Проверите идентификацију порта – притисак (П), повратни (Т) и одвод (Л) . Одводни отвор је критичан: мора се засебно довести до резервоара са минималним повратним притиском (обично < 5–10 бара, погледајте спецификације). Никада не затварајте отвор за одвод – то ће одмах експлодирати заптивку вратила.

3. Испирање система пре покретања: Пре повезивања мотора, исперите цео хидраулички систем (црева, вентиле, хладњаке) чистом течношћу да бисте уклонили шљаку од заваривања, прљавштину или остатке који су остали од инсталације. Загађивачи унесени током подешавања су водећи узрок раног хабања.

4. Иницијална процедура уградње: За нове или обновљене моторе, покрените јединицу на 30–50% номиналног оптерећења отприлике 30–60 минута пре рада под пуним оптерећењем. Ово омогућава унутрашњим зупчаницима и лежајевима да се правилно спајају и стабилизује унутрашње зазоре, значајно продужавајући дугорочну трајност.

4. Свакодневно одржавање и брза дијагноза кварова

Запамтите златно правило: 90% кварова хидрауличног мотора долази до контаминације течности или неправилне температуре течности. Одржавање није обавезно – оно је спас ваше опреме.

Управљање течношћу – Ваш приоритет број 1:

• Чистоћа: Чврсте честице делују као абразивна мешавина за лепљење, трошећи прецизно обрађен пар ротор-статор. Ово повећава унутрашње цурење, смањује волуметријску ефикасност и смањује обртни момент. Циљајте на ниво чистоће од ИСО 4406 18/16/13 или бољи и редовно прегледајте/замените филтере повратног вода. Користите индикатор диференцијалног притиска на кућишту филтера.

• Вискозност и температура: Оптимални опсег вискозности је 20–43 цСт на 50°Ц. Одржавајте температуру уља испод 60°Ц за континуирани рад; никада не прелази 85°Ц чак ни на вршним температурама. Високе температуре разблажују уље, смањујући подмазивање и убрзавајући деградацију заптивки. Ниске температуре повећавају вискозни отпор, узрокујући кавитацију и спор старт. Уградите мерач температуре и хладњак ако је потребно.

• Никада не мешајте типове течности: Апсолутно НЕМОЈТЕ користити моторно уље као замену за хидрауличну течност. Њихови пакети адитива су некомпатибилни. Мешање може изазвати отицање заптивке, пењење, лакирање и катастрофалан квар. Увек користите хидрауличну течност коју препоручује ОЕМ.

Табела брзе дијагнозе квара

Планирани здравствени прегледи

Укључите ово у свој план превентивног одржавања:

• Недељно: Проверавајте спољну температуру кућишта (користите инфрацрвени термометар) и слушајте да ли необично куца или цвили.

• Месечно: Прегледајте све прикључке црева и заптивке да ли не плачу.

• Тромесечно: Узмите узорак уља и пошаљите га на спектрометријску анализу – растући нивои честица гвожђа, бакра или силицијума су рани знаци упозорења унутрашњег хабања много пре него што учинак видљиво падне.

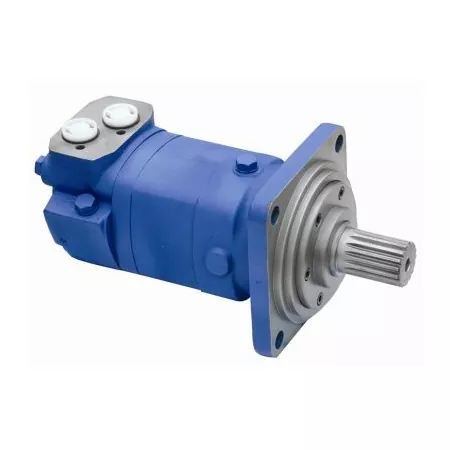

Ротационаорбитални хидраулични моторје робустан и поуздан радни коњ када се са њим правилно поступа. Успех лежи у три стуба: тачно одређивање величине за ваш профил оптерећења у стварном свету, хируршку прецизност инсталирања и одржавање здравља течности као дисциплине о којој се не може преговарати. Када сте у недоумици, увек погледајте специфичне криве перформанси произвођача и сервисне интервале – и не оклевајте да укључите њихове инжењере за апликације за сложене радне циклусе или прилагођене интеграције.

Ако вам је потребна даља разрада било ког специфичног аспекта – као што су детаљни прорачуни радијалног оптерећења, интегрисани избор вентила или опције заптивања при високим температурама – јавите ми и могу проширити.
