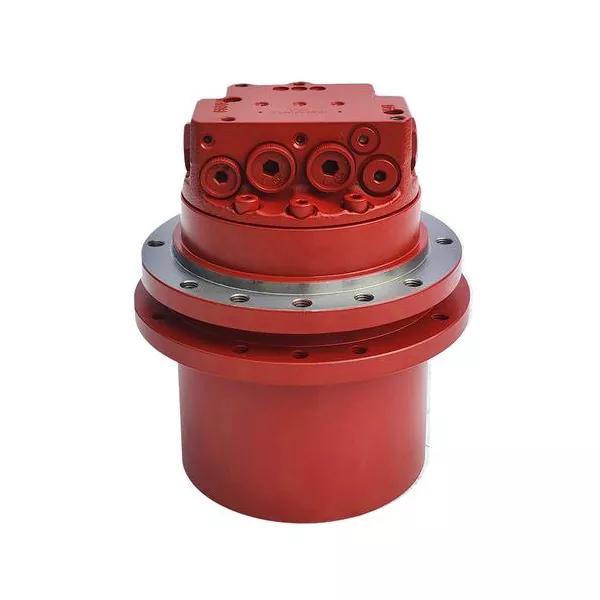

Анализа унутрашње структуре и процеса рада хидрауличних мотора

И. Састав унутрашње структуре

Главна функција ахидраулични моторје претварање хидрауличке енергије у механичку. Дизајн унутрашње структуре је све да задовољи потребе конверзије енергије. Кључне компоненте су следеће:

1. Основни елементи структуре

Сви хидраулични мотори не могу без две основне компоненте: заптивене и периодично променљиве запремине и механизма за дистрибуцију уља. Величина затворене запремине се мења кретањем клипа, зупчаника или сечива. Механизам за дистрибуцију уља контролише пут за уље под високим притиском да уђе и пут за излаз уља под ниским притиском.

2. Структура разлике типова

Тип зупчаника: Ради спајањем два унутрашња и спољашња зупчаника, са симетрично распоређеним улазом и излазом уља. Постоји посебан отвор за испуштање уља за испуштање уља које је исцурило из лежаја. Број зубаца на зупчанику је већи од оног на пумпи, па је флуктуација обртног момента мања.

Тип сечива: Лопатице су радијално постављене на ротор, а у корену се налази опруга за претходно затезање. Опруга може учинити да се лопатице и унутрашња површина статора чврсто приањају једна уз другу, формирајући заптивку. Механизам за дистрибуцију уља користи неповратни вентил како би се осигурало да увек постоји уље под притиском у корену сечива.

Тип клипа

Тип радијалног клипа: Статор и блок цилиндра имају ексцентрицитет. Под дејством уља под притиском, клип притиска на унутрашњи зид статора, а сила реакције ће генерисати обртни момент.

Тип аксијалног клипа: Блок цилиндра и осовина мотора су повезани заједно. Клип гура цилиндар да се окреће под дејством нормалне компоненте силе нагибне плоче. Угао нагиба преклопне плоче се може подесити, а померање и брзина ротације се такође мењају у складу са тим.

3. Специјални дизајн

Захтев за ротацију унапред и уназад: Структуре које се могу ротирати у оба смера морају бити симетричне. Тип лопатице поставља лопатице радијално, док тип клипа има вишеструки дизајн унутрашње криве.

Руковање цурењем: Поред улаза и излаза уља, постоји и посебан прикључак за цурење уља. Отвор за испуштање уља на мотору редуктора може спречити оштећење заптивке на крају вратила.

ИИ. Радни процес претварања хидрауличке енергије у механичку

Тхехидраулични моторпретвара енергију променом запремине затворене радне коморе. Конкретан процес је подељен на ове кораке:

1. Унос уља под високим притиском

Уље под високим притиском које шаље хидраулична пумпа улази у радну комору мотора кроз улаз за уље. Радна комора има отвор клипа, зупчасту комору или запремину између лопатица. Разлика у притиску ће се створити када уље уђе.

2. Разлика притиска покреће радне компоненте

Тип клипа: Уље под високим притиском гура клип ка споља, омогућавајући му да притисне унутрашњи зид статора. Реакциона сила коју врши статор на клип ће се разложити на компоненте обртног момента, терајући блок цилиндра да се окреће.

Тип зупчаника: Уље под притиском улази у шупљину зупчаника, гурајући зупчаник да се окреће. Излаз за уље испушта уље које је исцурило.

Тип сечива: Уље под притиском делује на обе стране сечива, стварајући хидраулички обртни момент. Лопатице, под дејством опруге, блиско пријањају за статор и покрећу ротор да се окреће.

3. Механичка конверзија енергије и излаз

Линеарно кретање радних компоненти се трансформише у ротационо кретање кроз механичку структуру. Излазна осовина непрекидно преноси обртни момент и брзину ротације. на пример:

Код радијалног типа клипа, обртни момент више клипова је суперпонован, чинећи да се блок цилиндра окреће.

Код аксијалног клипног типа, угао нагиба преклопне плоче подешава померање и утиче на излазне параметре.

4. Уље ниског притиска се испушта

Када се запремина радне коморе смањи, уље ниског притиска се испушта из излаза за уље. Након завршетка једног радног циклуса, наставите са уносом уља под високим притиском и оно ће се непрекидно ротирати.

Кроз овај процес, хидраулични мотор ефикасно претвара енергију притиска хидрауличког система у механичку енергију. Овај метод конверзије чини га широко примењеним на местима као што су грађевинске машине, бродови и рудници.
